Description
ชื่อสินค้าและรหัส (Product SKUs)

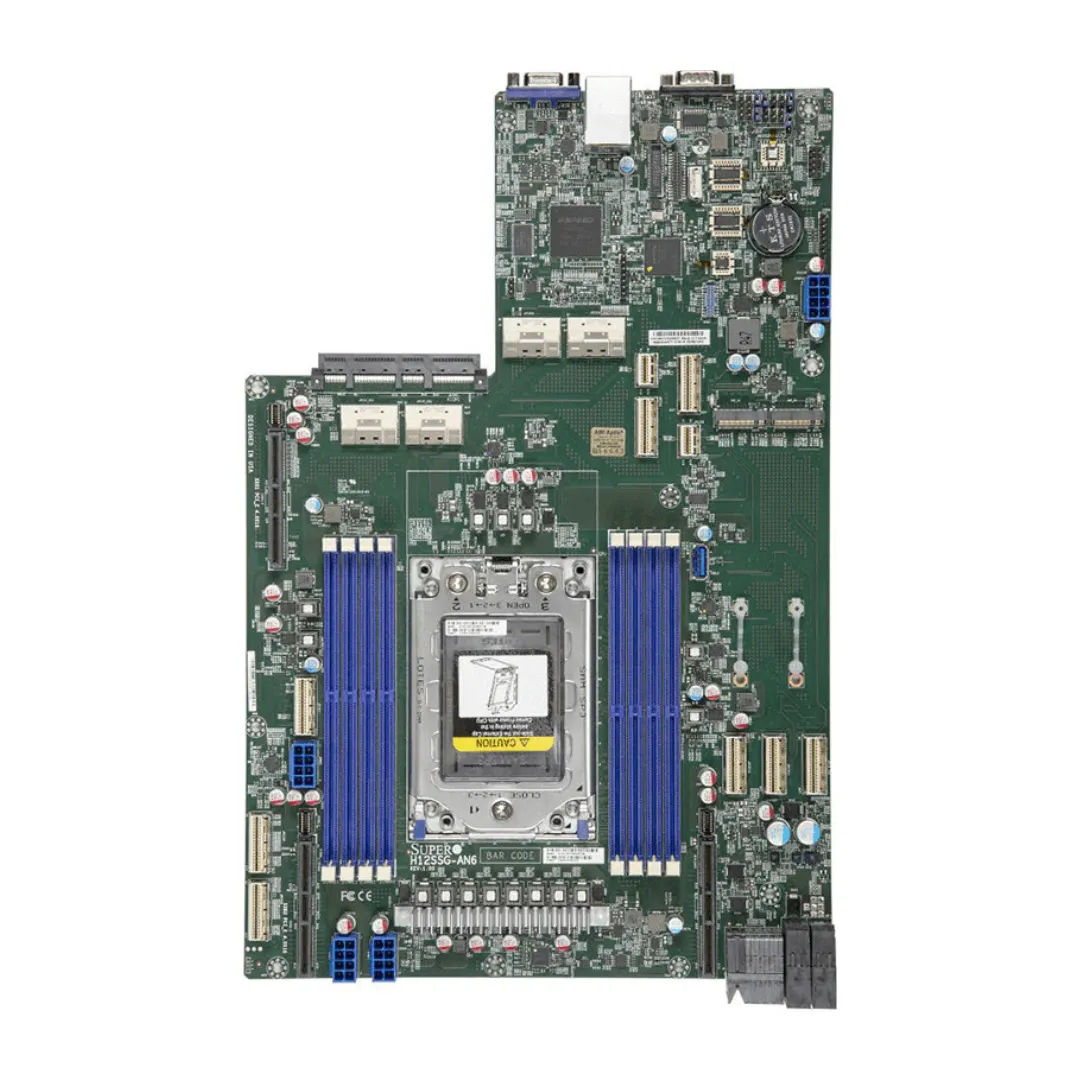

เมนบอร์ด (Motherboard)
โปรเซสเซอร์ (ต่อ Node)
- CPU: ซ็อกเก็ตเดี่ยว SP3
- รองรับโปรเซสเซอร์ AMD EPYC™ 7002/7003 Series
- หมายเหตุ: รองรับ CPU ที่มีค่า TDP สูงสุด 280W (ระบายความร้อนด้วยอากาศ)
การ์ดจอ (GPU) (ต่อ Node)
- จำนวนสูงสุด: รองรับได้สูงสุด 2 การ์ดจอแบบ double-width หรือ 4 การ์ดจอแบบ single-width
- การ์ดจอที่รองรับ:
- NVIDIA PCIe: L40, RTX A6000, RTX A4500, RTX A4000, A40, A16, A2, A100, A10
- AMD PCIe: Instinct™ MI210, Instinct™ MI100
- การรับรอง: Nvidia Certified
หน่วยความจำระบบ (ต่อ Node)
- จำนวนสล็อต: 8 DIMM
- ความจุสูงสุด (1DPC): สูงสุด 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
- แรงดันไฟฟ้า: 1.2V
อุปกรณ์บนบอร์ด (ต่อ Node)
- SATA: SATA 6Gbps
- ชิปเซ็ต: ระบบบนชิป (System on Chip)
- การเชื่อมต่อเครือข่าย: Ethernet, InfiniBand
- รองรับ AIOM และ AOC (ตัวเลือกเพิ่มเติม)
- IPMI: รองรับ Intelligent Platform Management Interface เวอร์ชัน 2.0 พร้อมฟีเจอร์ virtual media over LAN และ KVM-over-LAN

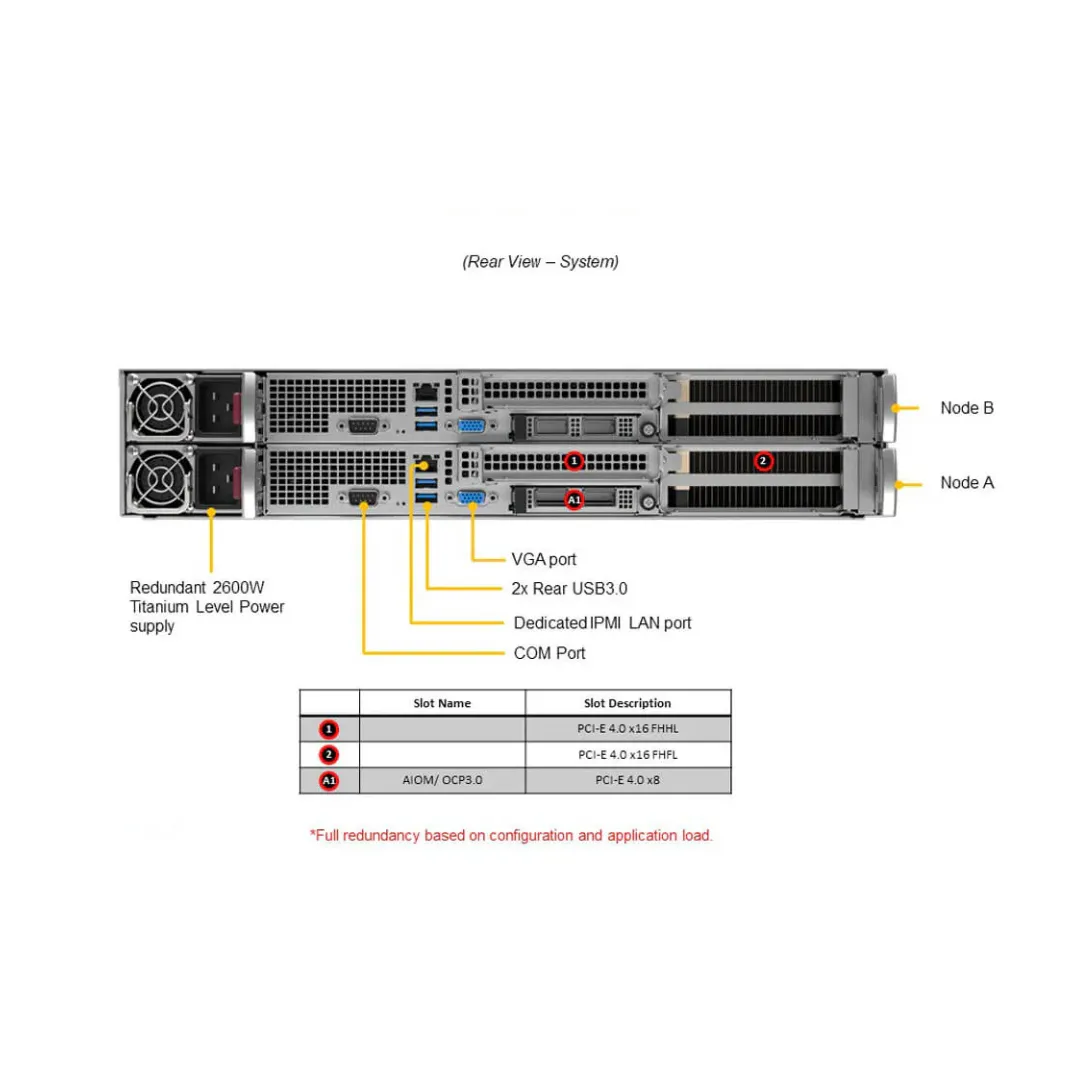

อินพุต / เอาต์พุต (ต่อ Node)
- LAN: 1 พอร์ต RJ45 1 GbE สำหรับ BMC LAN โดยเฉพาะ
- USB: 2 พอร์ต USB 3.0 (ด้านหลัง)
- วิดีโอ: 1 พอร์ต VGA (ด้านหลัง)
- TPM: 1 ช่องต่อ TPM Header
BIOS ระบบ
- ประเภท BIOS: AMI 256MB SPI Flash ROM
การจัดการระบบ
- ซอฟต์แวร์:
- Supermicro Server Manager (SSM)
- Supermicro Power Manager (SPM)
- Supermicro Update Manager (SUM)
- Supermicro SuperDoctor® 5 (SD5)
- KVM พร้อม LAN เฉพาะ
- IPMI 2.0
- Watch Dog
ความปลอดภัย
- ฮาร์ดแวร์:
- Trusted Platform Module (TPM) 2.0
- Silicon Root of Trust (RoT) – ผ่านมาตรฐาน NIST 800-193
- ฟีเจอร์:
- Firmware ลงลายเซ็นดิจิทัล
- Secure Boot
- อัปเดต Firmware อย่างปลอดภัย
- กู้คืน Firmware อัตโนมัติ
- ระบบล็อกดาวน์
- การตรวจสอบสุขภาพของระบบ
การตรวจสอบ CPU และระบบ
- ตรวจสอบ CPU Cores, แรงดันชิปเซ็ต, หน่วยความจำ
- ตัวควบคุมแรงดันไฟฟ้าแบบ 4+1 เฟส
- พัดลม:
- พัดลมแบบ PWM ขนาด 80 มม. จำนวน 4 ตัว แบบ Hot-swap
- ตรวจสอบรอบพัดลมและสถานะการควบคุมความเร็ว
- การตรวจสอบอุณหภูมิ CPU และสภาพแวดล้อมภายในเคส
- ควบคุมความร้อนสำหรับพัดลม
ตัวเครื่อง (Chassis)
- รูปแบบ: 2U Rackmount
- รุ่น: CSE-227GTS-R2K63P

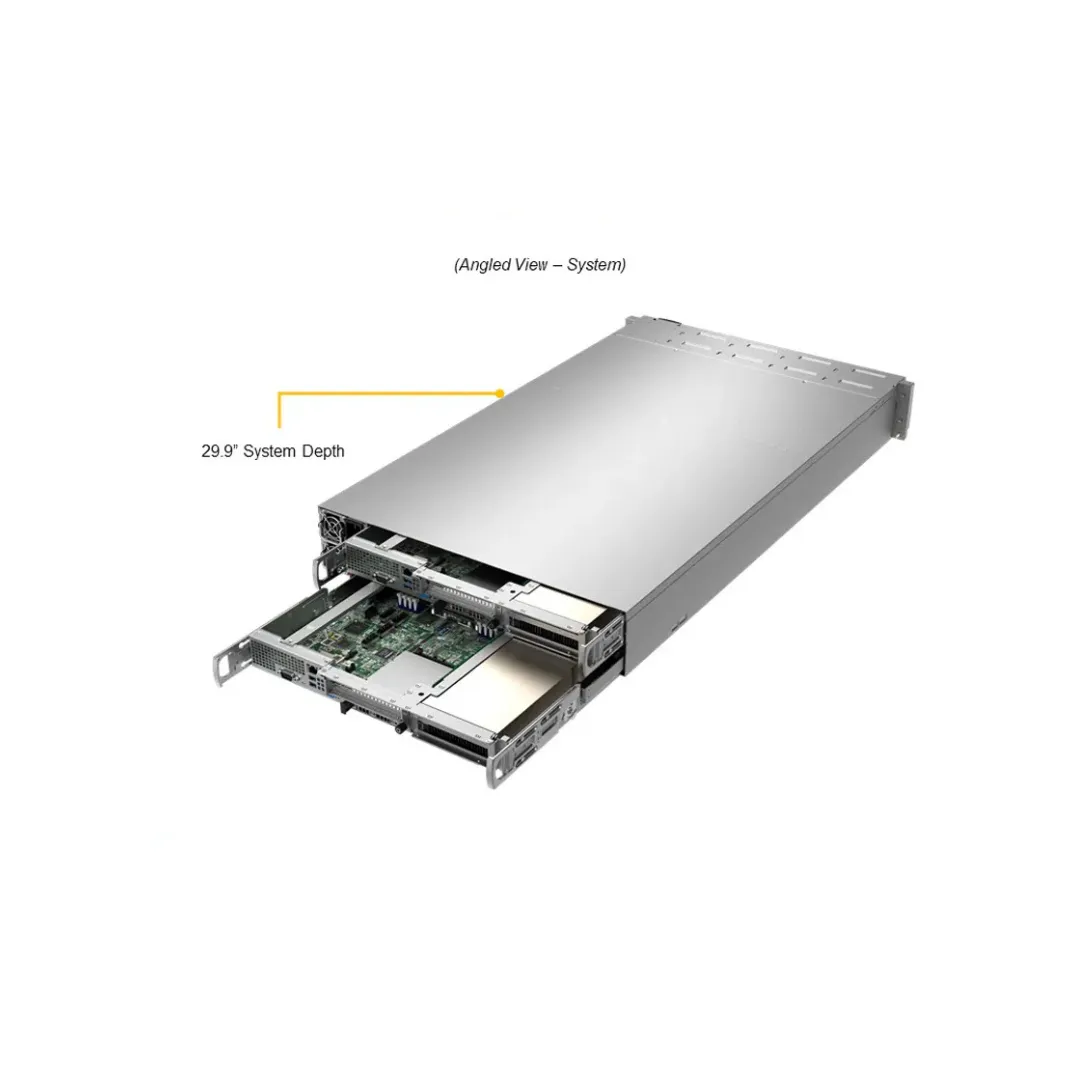

ขนาดและน้ำหนัก
- สูง: 3.47 นิ้ว (88 มม.)
- กว้าง: 17.6 นิ้ว (447 มม.)
- ลึก: 29.9 นิ้ว (760 มม.)
- ขนาดบรรจุภัณฑ์: 9.44″ (สูง) x 23.62″ (กว้าง) x 43.3″ (ลึก)
- น้ำหนักรวม: 60 ปอนด์ (27.21 กก.)
- น้ำหนักสุทธิ: 55 ปอนด์ (24.94 กก.)
- สี: ด้านหน้าเป็นสีดำ ตัวเครื่องสีเงิน

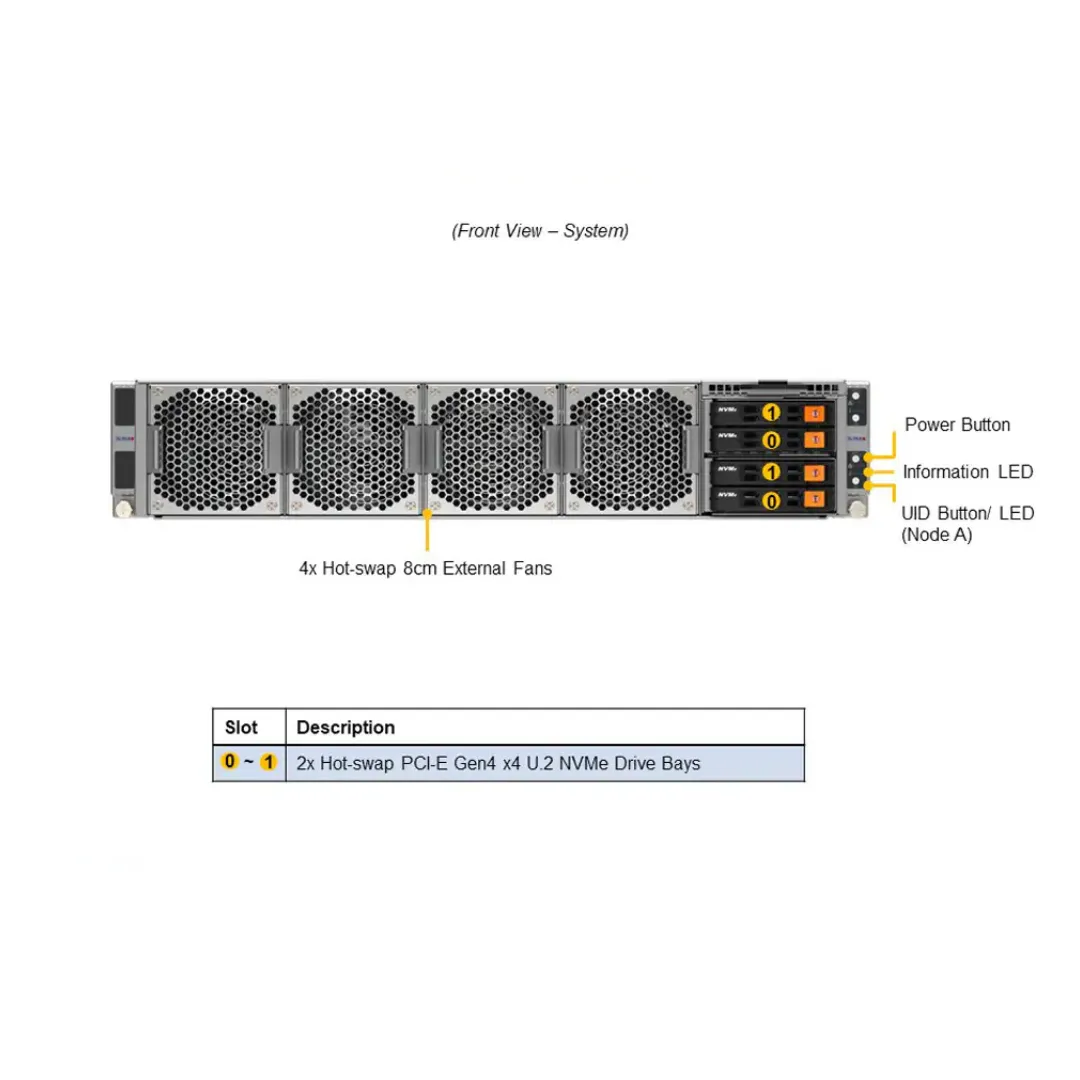

แผงด้านหน้า (Front Panel)
- LED:
- แสดงสถานะการทำงานของฮาร์ดไดรฟ์
- LED แสดงข้อมูลตามคู่มือ
- LED แสดงสถานะเครือข่าย
- LED แสดงสถานะพลังงาน
- ปุ่ม:
- ปุ่มเปิด/ปิดเครื่อง
- ปุ่ม/LED แสดงรหัสประจำเครื่อง (System UID)
ช่องขยาย (ต่อ Node)
- การตั้งค่า PCI-Express (PCIe) เริ่มต้น:
- 4 สล็อต PCIe 4.0 x16 ภายใน
- 1 สล็อต PCIe 4.0 x16 FHHL
- 1 สล็อต PCIe 4.0 x16 FHFL
- 1 สล็อต PCIe 4.0 x8 AIOM (รองรับ OCP 3.0)
ช่องใส่ไดรฟ์ / ที่เก็บข้อมูล (ต่อ Node)
- การตั้งค่าช่องใส่ไดรฟ์เริ่มต้น: รวม 2 ช่อง
- 2 ช่องใส่ไดรฟ์ NVMe ขนาด 2.5″ แบบ hot-swap ด้านหน้า
ระบบระบายความร้อน
- พัดลม 4 ตัว แบบ Hot-swap PWM ขนาด 80 มม. ประสิทธิภาพสูง
แหล่งจ่ายไฟ
- แหล่งจ่ายไฟ 2 ตัว ขนาด 2600W แบบ Redundant (1+1) ระดับ Titanium (ประสิทธิภาพ 96%)
- ขนาด (กว้าง x สูง x ยาว): 73.5 x 40 x 265 มม.
- อินพุตไฟฟ้า:
- 2600W: 200-240Vac
- 2600W: 200-240Vdc (สำหรับ CQC เท่านั้น)
- 2600W: 200-240Vac / 50-60Hz
- 2600W: 200-240Vdc / 50-60Hz (สำหรับ CQC เท่านั้น)
- +12V: สูงสุด 216A / ต่ำสุด 0A (11.4Vdc-12.6Vdc)
- 12V SB: สูงสุด 3.5A
- ประเภทเอาต์พุต: Backplanes (gold finger)
สภาพแวดล้อมการใช้งาน
- ผ่านมาตรฐาน RoHS
- อุณหภูมิใช้งาน: 10°C ถึง 35°C
- อุณหภูมิไม่ใช้งาน: -40°C ถึง 60°C
- ความชื้นสัมพัทธ์ใช้งาน: 8% ถึง 90% (ไม่ควบแน่น)
- ความชื้นสัมพัทธ์ไม่ใช้งาน: 5% ถึง 95% (ไม่ควบแน่น)
